Niveaumåling og niveaumålere til industri

Niveaumåling bruges til at overvåge væsker og faste stoffer i tanke, beholdere, brønde, bassiner og siloer. Valget af niveaumåler afhænger blandt andet af mediet, måleområdet, procesforholdene og behovet for enten kontinuerlig måling eller registrering af minimums- og maksimumsniveau. Fagerberg tilbyder løsninger baseret på radar, guidet radar, hydrostatisk måling, niveauswitch og magnetiske niveauvisere.

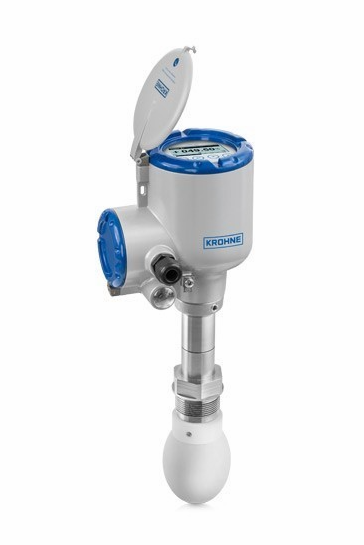

Radar

Radar Måleren virker således, at den udsender en radarfrekvens, som som går ned og rammer overfladen på det, som der skal måles på (både væske og tørstof). Herefter bliver noget af signalet reflekteret tilbage, hvorefter der gives en tid, som er ligefrem proportional med niveauet. Klik her og se vores udvalg af niveauradarer.

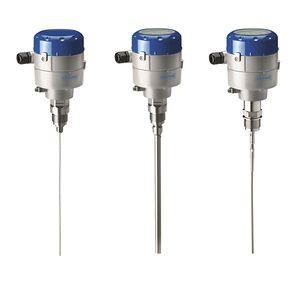

Guidet radar

Guidet radar Denne teknologi er en af de nyeste udviklinger indenfor niveaumåling. Princippet er velegnet til opgaver, hvor berøringsløse principper ikke kan "se" overfladen. Den måler tiden fra afsendelse af impulsen til den modtages igen. Støv, skum, damp mm. har ingen indflydelse på målerens ydeevne. Klik her og se vores udvalg af guidede radarer.

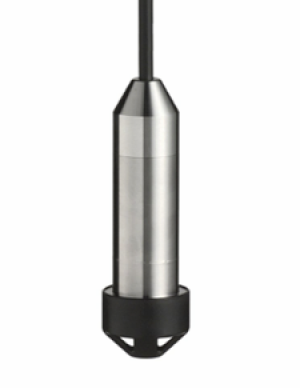

Hydrostatisk

Hydrostatisk Hydrostatisk niveaumåling anvendes til kontinuerlig angivelse af påfyldningsniveauet, og registrerer de mindste ændringer i det hydrostatiske tryk, som stiger eller falder afhængigt af påfyldningsniveauet. Det virkende tryk omdannes til et elektrisk signal, og udsendes derefter som et udgangssignal. Klik her og se mere.

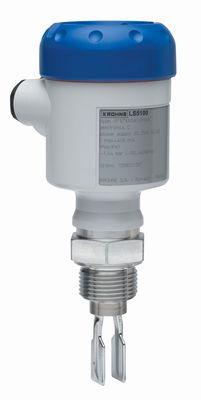

Niveau switch

Niveau switch Niveau switch'en kan detektere, om en tank er ved at være tom eller fuld. Det sker ved at switch'en giver et signal, når væske eller tørstof enten kommer under minimumsniveauet i bunden af tanken eller over maximumsniveauet i toppen af tanken. Klik her og se mere.

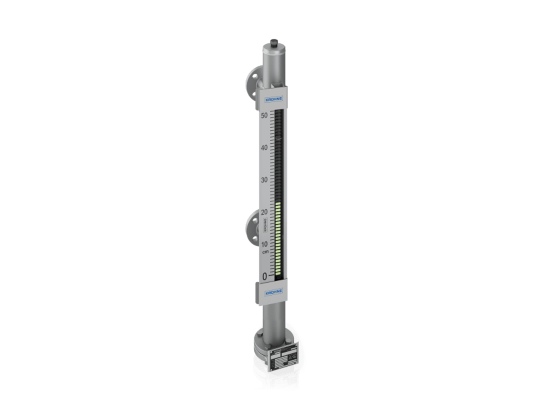

Vandstandsglas / Niveauviser

Vandstandsglas / Niveauviser Et vandstandsglas monteres normalt på siden af en tank, hvori man ønsker at måle niveauet og sikre, at der altid er væske tilstede. Vandstandsglasset anvendes ofte til kondensattanke, olietanke og kemikalietanke. Klik her og se mere.

Kontinuerlig niveaumåling eller niveaukontakt?

Når du har valgt det relevante måleprincip, er det også vigtigt at afklare, om du har behov for at kende niveauet løbende eller blot registrere, når mediet når et bestemt punkt.

Ved kontinuerlig niveaumåling ønsker man løbende at kende niveauet i eksempelvis en tank, beholder, brønd eller silo. Her kan radar, guidet radar, hydrostatisk måling eller en niveauviser være relevante løsninger.

En niveaukontakt eller niveauswitch registrerer derimod, når mediet når et bestemt punkt. Den kan blandt andet bruges til høj- og lavniveaualarm, overfyldningssikring eller tørløbsbeskyttelse.

I nogle installationer kombineres kontinuerlig niveaumåling med en separat niveauswitch, hvis der ønskes en ekstra, uafhængig grænsekontrol.

Niveaumåling til forskellige medier og applikationer

Den rette løsning afhænger ikke kun af måleområdet. Mediets egenskaber og selve installationen har stor betydning for valg af måleprincip.

Niveaumåling i tanke og beholdere

Til væsker i tanke og beholdere er kontaktfri radar ofte en velegnet løsning, fordi instrumentet kan måle uden direkte kontakt med mediet.

Ved mere krævende procesforhold kan guidet radar være relevant, mens hydrostatisk måling kan anvendes, når niveauet kan bestemmes ud fra væskesøjlens tryk.

KROHNE OPTIWAVE-serien omfatter radarer til både mindre lagertanke og krævende procesbeholdere. OPTIWAVE 7500 er eksempelvis udviklet til niveaumåling i tanke med begrænset plads, dyser og interne konstruktioner som omrørere og varmeslanger.

Niveau i vand, spildevand, brønde og bassiner

Til vand og spildevand kan både kontaktfri radar og hydrostatisk niveaumåling anvendes afhængigt af installationen.

En hydrostatisk niveautransmitter kan nedsænkes direkte i væsken og bruges eksempelvis i boringer, brønde, pumpestationer, tanke og regnvandsbassiner. Til den type opgaver kan blandt andet KROHNE OPTIBAR LC 1010 og MJK Expert 7060 anvendes.

Hvis sensoren ikke skal være i kontakt med mediet, kan radar være et alternativ. KROHNE OPTIWAVE 1540 er eksempelvis udviklet til niveaumåling i blandt andet pumpestationer, bassiner og andre vand- og spildevandsapplikationer.

Niveaumåling af faste stoffer i siloer

Radar kan også bruges til niveaumåling af pulver, granulater og andre faste materialer i siloer og beholdere.

Her har blandt andet måleafstanden, materialets egenskaber, støv og siloens udformning betydning for valg af instrument.

KROHNE OPTIWAVE 1560 kan eksempelvis anvendes til materialer som korn, cement, malm og plastgranulat, mens OPTIWAVE 6500 er udviklet til mere krævende applikationer med pulver og faste stoffer.

Niveaumåling i hygiejniske processer

I fødevare-, drikkevare- og andre hygiejniske processer stilles der særlige krav til materialer, installation og rengøring.

Kontaktfri radar kan være en fordel, fordi målingen foretages uden direkte kontakt med produktet. KROHNE OPTIWAVE 3500 er udviklet til kontinuerlig niveaumåling af væsker i hygiejniske applikationer.

Til registrering af et bestemt niveau kan en niveauswitch desuden anvendes i hygiejniske installationer.

Hvad skal du tage højde for, når du vælger niveaumåler?

Den rette niveaumåler vælges ud fra den konkrete applikation. Det er blandt andet relevant at tage højde for:

om der skal måles væske, pulver eller andet faststof
om der ønskes kontinuerlig måling eller en niveaukontakt
tankens, brøndens eller siloens højde og udformning
om der er omrørere, rør eller andre konstruktioner i tanken
procestryk og temperatur
om mediet skummer, damper, støver eller danner belægninger
krav til materialer, hygiejne og rengøring
om instrumentet må være i kontakt med mediet
krav til signal og integration med styringssystemet.

Derfor bør valg og dimensionering af niveaumåleren altid tage udgangspunkt i de faktiske måleforhold.
