Vandudladere

Hos os finder du vandudladere til dampsystemer, hvor kondensatet skal ledes væk effektivt, uden at dampen slipper ud. Vi hjælper dig med at vælge den rigtige løsning til din applikation – uanset om du arbejder med tracing, ledningsdræn, varmevekslere eller anlæg med store kondensatmængder. Du finder både bi-metal-, membran- og svømmervandudladere samt løsninger til test og overvågning af vandudladere.

Bi-metal

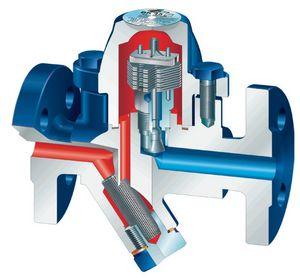

Bi-metal Vandudladeren med bi-metal-funktion er termostatisk og kan derfor registrere temperaturen på dampen/kondensatet i systemet. Regulatoren er i stand til at udvide sig eller trække sig sammen, og på derved åbne og lukke ventilen. Den er særligt velegnet til dræn af dampledninger og tracingsystemer. Klik her og se vores udvalg.

Membran

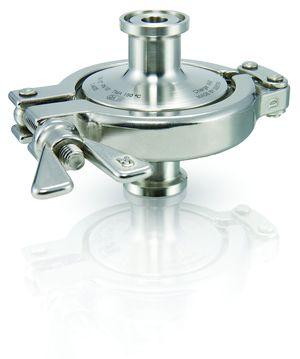

Membran I vandudladeren sidder en kapsel med en væske i. Væsken udvider eller trækker sig sammen - afhængig af temperaturen i systemet. Kapslen får ventilen til at lukke kondensatet ud og sørge for, at dampen ikke slipper ud. Velegnet til dræn af dampledninger og mindre varmevekslersystemer. Se mere her.

Svømmer

Svømmer I dampsystemer hvor der dannes meget kondensat, som skal ledes væk, vil en svømmervandudlader være det oplagte valg, f.eks. i forbindelse med varmevekslere og luftforvarmere. Svømmervandudladeren arbejder uden underkøling og kan leveres med automatisk udluftning. Klik her og se vores udvalg.

Test af vandudladere

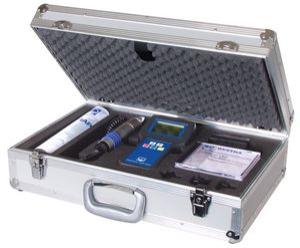

Test af vandudladere Fejl i vandudladeren kan betyde, at ventilen ikke lukker rigtigt, og derved går dyrebar damp tabt. Derfor skal vandudladere gerne kontrolleres én gang om året. Til dette formål tilbyder vi tests, som kan "lytte" til systemet og undersøge, om damp slipper ud. Denne undersøgelse kan vores serviceafdeling også klare for dig.

Hvad er en vandudlader?

En vandudlader har til opgave at lede kondensat væk fra dampsystemet og samtidig holde dampen inde i processen. Når dampen afgiver varme, bliver den til kondensat, og hvis det ikke fjernes løbende, kan det forringe varmeoverførslen og skabe driftsproblemer i anlægget. Den rigtige vandudlader er derfor vigtig for både energieffektivitet, driftssikkerhed og levetid i systemet.

Valget af vandudlader afhænger blandt andet af kondensatmængde, trykforhold og den konkrete applikation. Nogle vandudladere arbejder termostatisk med bi-metal eller membran, mens andre arbejder med svømmerprincip og er bedre egnet, når der dannes større mængder kondensat.

Test af vandudladere

En defekt vandudlader kan hurtigt blive dyr i drift. Hvis vandudladeren ikke lukker tæt, kan der slippe frisk damp direkte ud i kondensatsystemet. Hvis den derimod ikke åbner korrekt, kan kondensat ophobe sig i anlægget og give dårlig varmeoverførsel, ustabil drift og risiko for vandslag.

Derfor anbefaler vi løbende test og overvågning af vandudladere som en del af vedligeholdelsen af damp- og kondensatsystemer. Testen hjælper med at finde utætte, blokerede eller forkert dimensionerede vandudladere, før de udvikler sig til større driftsproblemer.

Hos Fagerberg arbejder vi blandt andet med GESTRA VKP41/VKP41EX til test af vandudladere og GESTRA ecoBolt til intelligent og trådløs overvågning. ecoBolt overvåger vandudladerens tilstand ved hjælp af ultralyds- og temperaturmålinger, som udføres automatisk med faste intervaller. Sensoren monteres direkte på vandudladeren og sender data videre til et dashboard, hvor man kan følge drift, historik og eventuelt damptab.

Regelmæssig test er især relevant i anlæg med mange vandudladere, høje energiomkostninger, kritiske produktionsprocesser eller hvor fejl kan føre til unødigt damptab og ustabil drift.

Vil du have overblik over dine vandudladere? Vi hjælper med test, fejlfinding og vurdering af, hvor der kan være energitab i dit damp- og kondensatsystem.

Termostatisk eller termodynamisk vandudlader?

Der findes flere typer vandudladere til dampsystemer. En termodynamisk vandudlader arbejder ud fra tryk- og hastighedsforskelle mellem damp og kondensat, mens en termostatisk vandudlader reagerer på temperaturforskellen mellem damp og kondensat.

Hos Fagerberg har vi især fokus på termostatiske vandudladere fra GESTRA, fordi de i mange installationer giver en mere kontrolleret og driftssikker kondensatudledning. De er velegnede, når man ønsker tæt afspærring mod frisk damp, automatisk udluftning og stabil drift i damp- og kondensatsystemer.

GESTRA membranvandudladere type MK er termostatiske vandudladere med membranregulator. De er udviklet til præcis regulering og fås til kondensatmængder op til 7.000 kg/h afhængigt af model og driftsforhold.

GESTRA bimetal-vandudladere type BK er også termostatiske og er relevante ved mere krævende driftsforhold. Ifølge GESTRA-brochuren er bimetal-konstruktionen robust, har lang levetid og kan anvendes ved høje tryktrin.

En termodynamisk vandudlader kan være relevant i nogle simple installationer, men i mange dampanlæg anbefaler vi at se på den samlede drift: kondensatmængde, modtryk, opstart, udluftning, energitab, vedligehold og risiko for vandslag. Det er ofte her, en termostatisk vandudlader er den bedste løsning.

Sådan vælger du den rigtige vandudlader

Den rigtige vandudlader afhænger af mere end bare rørdimensionen. For at få en løsning, der fungerer stabilt i drift, er det vigtigt at tage højde for både applikation, kondensatmængde og hvordan anlægget arbejder i praksis. I nogle anlæg er en kompakt termostatisk løsning det rigtige valg, mens andre kræver høj kapacitet, drift uden underkøling eller løbende overvågning for at holde damptab og driftsomkostninger nede.

Applikation

Det første, du bør afklare, er, hvor vandudladeren skal bruges. Til tracing og ledningsdræn vil en bi-metal- eller membranvandudlader ofte være et godt valg, mens svømmervandudladere typisk er mere relevante ved varmevekslere og andre applikationer med større mængder kondensat.

Kondensatmængde

Når der er behov for at bortlede store mængder kondensat, er kapaciteten afgørende. Gestra MK25/2 (2S) er en membranvandudlader med stor kapacitet til applikationer som varmevekslere, og svømmervandudladere er generelt oplagte, når der dannes meget kondensat i systemet.

Temperatur og underkøling

Nogle applikationer kræver en vandudlader, der følger mætningskurven tæt, mens andre godt kan arbejde med forskellige niveauer af underkøling. MK25/2 (2S) kan leveres med flere niveauer af underkøling, mens svømmervandudladere arbejder uden underkøling.

Driftsforhold og robusthed

I anlæg med hårde driftsforhold, korte perioder med overhedet damp eller stort fokus på levetid kan det være vigtigt at vælge en robust løsning. Gestra BK15 er velegnet til tracing, ledningsdræn og mindre kondensatflow og er konstrueret til krævende drift, herunder kortvarig overhedet damp.

Service, test og overvågning

Valget handler ikke kun om selve vandudladeren. Løbende test og overvågning har stor betydning for anlæggets økonomi og stabilitet. Gestra VKP41/VKP41EX bruges til test af vandudladere, og Gestra ecoBolt giver konstant og trådløs overvågning af vandudladernes tilstand, damptab og historik.

Udvalgte vandudladere fra Fagerberg

Hos os finder du vandudladere til både standardopgaver og mere krævende applikationer i dampsystemer. Udvalget dækker blandt andet tracing, ledningsdræn, varmevekslere og anlæg med store kondensatmængder samt løsninger til test og overvågning af vandudladere.

Gestra BK15
Termostatisk bi-metal-vandudlader til tracing, ledningsdræn og andre dampapplikationer med mindre kondensatflow. En robust løsning til krævende driftsforhold, også ved kortvarig overhedet damp, med fokus på nem vedligeholdelse og lang levetid.

Gestra MK25/2 (2S)
Termostatisk membranvandudlader med stor kapacitet, velegnet til applikationer med store mængder kondensat, fx varmevekslere. Fås i versioner med forskellig membranopbygning og mulighed for flere niveauer af underkøling.

Gestra UNA14/16(A)
Svømmervandudlader til applikationer med større kondensatmængder. Kan leveres med automatisk udluftning i Duplex-version og er et oplagt valg til mange damp- og kondensatopgaver, hvor der ønskes drift uden underkøling.

Gestra VKP41/VKP41EX
Løsning til løbende test af vandudladere, når du vil reducere antallet af defekte enheder og begrænse unødvendige driftsomkostninger i dampanlægget.

Gestra ecoBolt
Intelligent og trådløst overvågningssystem til vandudladere. ecoBolt overvåger via ultralyds- og temperaturmålinger, sender data til cloudbaseret dashboard og kan bruges på stort set alle gængse typer vandudladere, også i ATEX-områder.

Hvad siger vores kunder?

Tak for handlen og for jeres hurtige og effektive betjening! Det er - som sædvanlig - en fornøjelse at handle hos Fagerberg.

Eric Aguilar

Mekanisk ingeniør, pneumatisk transport - FLSmidth A/S

Hos jer får vi teknisk sparring og løsningsforslag, som er "proven in use", så man er i sikre hænder. Høj kvalitet og en villighed til at arbejde på at sikre leveringstiderne.

Kenn Hansen

Projektleder - OEM producent

Vi er meget tilfredse med samarbejdet og den måde, I håndterer sagerne på. Der er styr på tingene, og der bliver taget hånd om en som kunde.

Kristen Yde Pedersen

Area Sales Manager - Agrometer A/S

FAQ om vandudladere

Hvornår giver en svømmervandudlader mening?

En svømmervandudlader er velegnet i dampsystemer med store kondensatmængder, for eksempel ved varmevekslere og luftforvarmere. Den arbejder uden underkøling og leder kondensatet væk, så snart det dannes. Det gør den til et godt valg i applikationer, hvor kondensatet skal bortledes hurtigt og kontinuerligt for at sikre stabil drift og god varmeoverførsel.

Hvad er forskellen på bi-metal, membran og svømmer?

Bi-metal og membran er termostatiske vandudladere, som arbejder ud fra temperaturen i systemet. Svømmervandudladere arbejder derimod efter kondensatniveau og er bedst egnet, når der dannes større mængder kondensat, som skal bortledes uden underkøling. Valget afhænger derfor både af applikationen, kondensatmængden og hvordan anlægget arbejder i praksis.

Hvorfor er test af vandudladere vigtig?

En defekt eller utæt vandudlader kan give damptab, dårligere varmeoverførsel og unødvendige driftsomkostninger. Med løbende test, for eksempel via Gestra VKP41/VKP41EX, bliver det lettere at opdage fejl i tide. Det giver et bedre grundlag for vedligehold og kan være med til at reducere både energitab og driftsforstyrrelser i anlægget.

Hvilke data skal jeg have klar, når jeg vælger en vandudlader?

Det er en fordel at kende applikationen, driftstrykket, modtrykket, kondensatmængden og om anlægget kræver drift med eller uden underkøling. Det er også relevant at vide, om vandudladeren skal bruges til tracing, ledningsdræn, varmeveksler eller en anden type dampapplikation. Jo bedre driftsforholdene er afklaret, desto lettere er det at vælge den rigtige løsning.
