Butterflyventiler

Butterflyventiler er en kompakt og driftssikker løsning til afspærring i mange typer anlæg. De bruges blandt andet til vand, HVAC, kemi, gas og sanitære processer, og de fås i flere udførelser afhængigt af krav til tæthed, temperatur, tryk, materialer og betjening. Hos Fagerberg tilbyder vi både koncentriske, high performance, triple excentriske og sanitære butterflyventiler til forskellige brancher og applikationer.

Hvad er en butterflyventil?

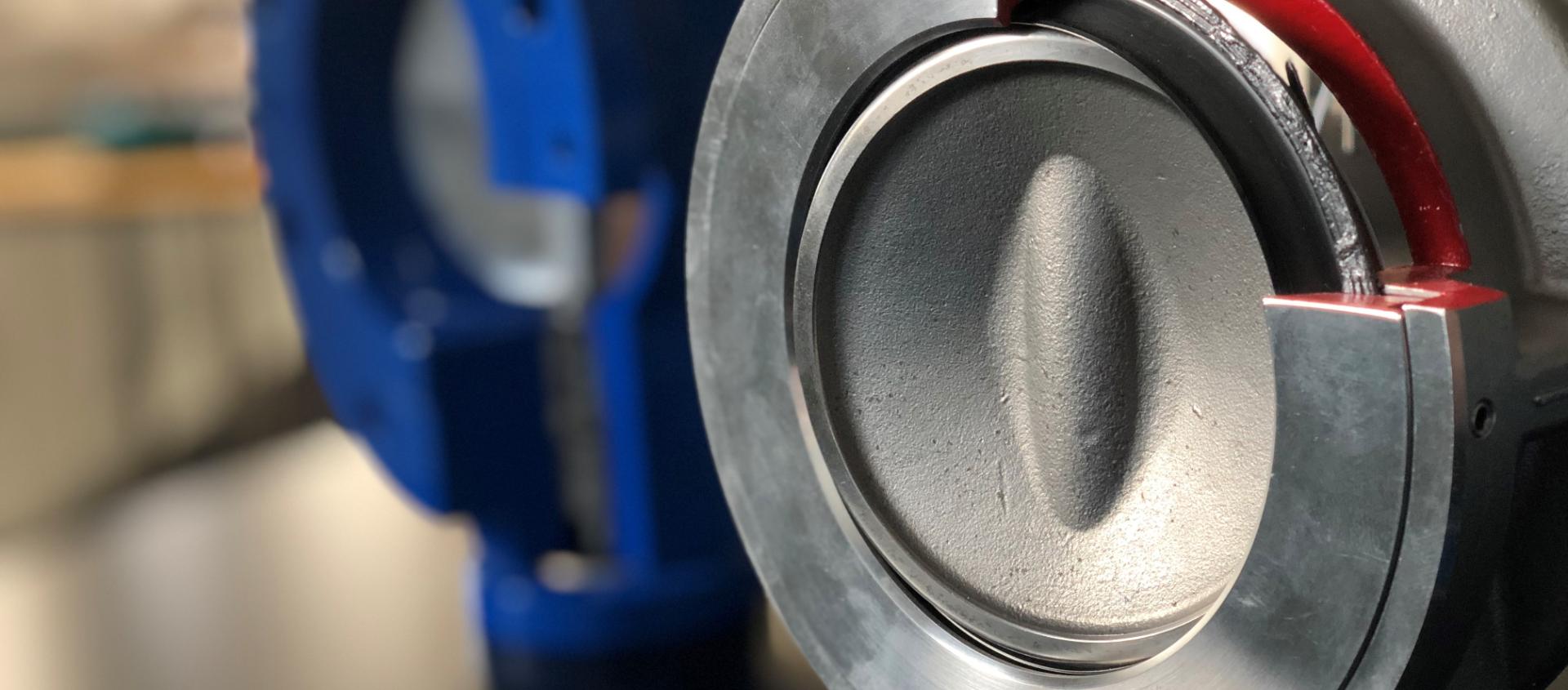

En butterflyventil åbner og lukker for flowet ved hjælp af en drejelig disc – også kaldet en klap – inde i ventilen. Konstruktionen gør den til et kompakt valg, når der er behov for lav vægt, enkel betjening og effektiv afspærring.

Ventiltypen bruges i mange forskellige anlæg og er ofte velegnet, når pladsforhold spiller en rolle, eller når dimensionerne er større end DN50 / 2”. Den kan anvendes til både generelle industriapplikationer og mere krævende processer, afhængigt af konstruktion, tætning og materialevalg.

Afhængigt af applikationen kan løsningen leveres som blødtættende, high performance eller metallisk tætnende udførelse. Det gør det muligt at vælge en model, der passer til både medie, tryk, temperatur, tæthedskrav og driftsmiljø.

Fordele ved butterflyventiler

Butterflyventiler vælges ofte, fordi de kombinerer enkel konstruktion med god funktion i mange typer anlæg. De er især relevante, hvor der ønskes en kompakt afspærringsløsning, som er nem at betjene og kan tilpasses forskellige medier og driftsforhold.

Typiske fordele er:

kompakt design og lav vægt
enkel manuel eller automatiseret betjening
velegnet til både generelle industriapplikationer og mere krævende drift
flere konstruktionsprincipper afhængigt af tæthedskrav og medie
mulighed for 0 % lækagerate ved udvalgte gummilinede ventiler

Hos Fagerberg spænder sortimentet fra allround gummilinede løsninger, som typisk anvendes op til 16 bar, til koncentriske, dobbelt excentriske og triple excentriske modeller til mere krævende applikationer. Vi tilbyder også sanitære løsninger til food og pharma, hvor hygiejnisk design, materialer og overflader spiller en central rolle.

Arbejder du med damp, hygiejniske processer eller regulering? Se også vores sædeventiler og sanitære proceskomponenter.

Medie

Start med at se på, hvilket medie ventilen skal bruges til. Der er forskel på vand, drikkevand, HVAC, kemi, gas, aggressive medier og sanitære processer.

I vores sortiment findes der blandt andet løsninger til vand, drikkevand, HVAC og kemi, gasgodkendte modeller samt sanitære udførelser til food og pharma.

Temperatur og tryk

Nogle modeller er velegnede til generelle applikationer ved lavere tryk, mens andre er udviklet til mere krævende forhold.

Gummilinede løsninger som GEFA K11 bruges typisk som allround valg til applikationer op til 16 bar. GEFA KG2/KG4 er relevante til applikationer under 10 bar, mens GEFA KG6/8/16/18 kan anvendes til aggressive medier ved temperaturer op til 200 °C.

Krav til tæthed

Tæthedskrav er ofte afgørende for valg af ventilprincip. TTV Concentric er en blødtættende løsning med tæt lukning i begge retninger, mens Zwick Triple TRI-CON D1 er en metallisk tætnende model med 100 % tæthed, klasse A / zero leakage.

I anlæg, hvor lækage, sikkerhed eller processtabilitet er kritisk, bør tæthedsklasse og tætningsprincip derfor altid vurderes tidligt i valget.

Ventilprincip

Der findes flere konstruktionsprincipper, som passer til forskellige driftsforhold.

Koncentriske ventiler bruges ofte til generelle applikationer, hvor der ønskes en enkel og driftssikker løsning. Dobbelt excentriske modeller kan være relevante, når der stilles højere krav til slitage, moment og levetid. Triple excentriske løsninger vælges typisk til krævende procesforhold, hvor høj tæthed, lav friktion og lang levetid er vigtige parametre.

Materialer og godkendelser

I nogle anlæg er materialevalg, coating og godkendelser afgørende. GEFA KG6/8/16/18 anvendes for eksempel med PTFE-coating til aggressive medier. GEFA KG2/4 anvendes til gasapplikationer på grund af DVGW-godkendelse, og NAF Torex kan leveres med godkendelser i henhold til EN ISO 15848-1 og ATEX.

I hygiejniske processer er materialer og overflader lige så vigtige. Her kan Kieselmanns løsninger være relevante, fordi de er udviklet til food og pharma med medieberørte dele i 304L eller 316L samt el-polerede overflader.

Betjening og automation

Butterflyventiler kan bruges både manuelt og med aktuator. Det er relevant, når ventilen skal indgå i et automatiseret anlæg, fjernstyres eller betjenes hyppigt.

På tværs af sortimentet findes der løsninger til både simpel afspærring og mere krævende modulerende drift. Valget afhænger blandt andet af momentkrav, processtyring, frekvens for betjening og behov for tilbagemelding til anlæggets styresystem.

Løsninger til forskellige brancher

Butterflyventiler bruges i mange brancher, men kravene varierer fra anlæg til anlæg.

Vand, drikkevand, HVAC og generel industri

Til vand, drikkevand, HVAC, køl og generel industri vælges denne ventiltype ofte på grund af den kompakte konstruktion, enkle betjening og brede anvendelighed. TTV Concentric er et eksempel på en løsning, der kan anvendes til vand, drikkevand, HVAC, køl og kemi.

Gas

Til gasapplikationer kan godkendelser være afgørende. Her anvendes ventiler med relevante gasgodkendelser, for eksempel DVGW-godkendelse. GEFA KG2/4 er et eksempel på en model, der kan være relevant i denne type installationer.

Kemi og aggressive medier

Ved aggressive medier er materialevalg og coating vigtige parametre. Her anbefaler vi blandt andet GEFA KG6/8/16/18, som med PTFE-coating er velegnet til krævende kemiske miljøer og medier, der stiller særlige krav til modstandsdygtighed.

Krævende procesindustri

I procesindustri, hvor der er fokus på lavt drejningsmoment, høj tæthed og lang levetid, kan high performance eller triple excentriske løsninger være relevante. TTV Colossus, Zwick Triple TRI-CON D1 og NAF Torex er eksempler på modeller til mere krævende drift.

Food, pharma og sanitære processer

I sanitære applikationer er design, overfladeruhed og materialer centrale. Kieselmanns butterflyventiler er udviklet til food og pharma og leveres med medieberørte dele i 304L eller 316L samt el-polerede overflader.

Det gør dem relevante i processer, hvor rengøringsvenligt design, hygiejne og materialedokumentation er vigtige dele af ventilvalget. Se vores øvrige sanitære proceskomponenter her.

Skal vi hjælpe dig med at vælge den rette løsning?

Har du brug for hjælp til at vælge den rette butterflyventil til dit anlæg? Vores specialister hjælper dig med at vurdere medie, tryk, temperatur, tæthedskrav, materialer og betjening, så du får en løsning, der passer til både drift og installation.

FAQ om butterflyventiler

Hvornår vælger man en butterflyventil?

Du vælger typisk en butterflyventil, når der er behov for en kompakt afspærringsløsning med lav vægt, enkel betjening og bred anvendelighed. Valget afhænger blandt andet af medie, tryk, temperatur, tæthedskrav, materialer og om ventilen skal betjenes manuelt eller automatiseres. Se andre afspærringsløsninger her.

Hvad er forskellen på koncentrisk, dobbelt excentrisk og triple excentrisk butterflyventil?

Koncentriske modeller bruges ofte til generelle applikationer, hvor der ønskes en enkel og robust løsning. Dobbelt excentriske ventiler vælges typisk, når der er højere krav til moment, slitage og levetid. Triple excentriske løsninger bruges i mere krævende procesanlæg, hvor tæthed, lav friktion og driftssikkerhed er centrale krav.

Kan butterflyventiler bruges til sanitære applikationer?

Ja. Butterflyventiler findes også i sanitære udførelser til blandt andet food og pharma. Her er materialer, overflader og rengøringsvenligt design afgørende. Kieselmanns løsninger er udviklet til hygiejniske processer og kan leveres med medieberørte dele i 304L eller 316L samt el-polerede overflader.

Kan butterflyventiler automatiseres?

Ja. De kan betjenes manuelt eller automatiseres med aktuator. Automatisering er relevant, når ventilen skal fjernstyres, indgå i et procesanlæg eller betjenes ofte. Valget afhænger blandt andet af momentkrav, styringsbehov, driftstype og krav til tilbagemelding.

Hvordan vedligeholder man en butterflyventil?

Vedligehold afhænger af medie, drift og ventiltype. I mange anlæg bør man løbende kontrollere tæthed, pakninger, sæder, disc/klap, aksel og betjening. Ved automatiserede løsninger bør aktuator, endestop og eventuelle tilbagemeldinger også kontrolleres. I krævende applikationer kan det være relevant med faste serviceintervaller, så slid opdages, før det påvirker driften.

Hvor lang levetid har en butterflyventil?

Levetiden afhænger især af medie, temperatur, tryk, betjeningsfrekvens, materialer og om ventilen er valgt korrekt til applikationen. En løsning til vand eller HVAC har typisk andre driftsbetingelser end en ventil til aggressive medier, gas eller krævende procesindustri. Korrekt dimensionering, materialevalg og vedligehold har derfor stor betydning for levetiden.

Hvornår bør en butterflyventil udskiftes?

Udskiftning bør overvejes, hvis ventilen ikke længere lukker tæt, er svær at betjene, har synligt slid på sæde eller disc, viser tegn på korrosion eller ikke længere matcher anlæggets krav. Ved ændringer i medie, temperatur, tryk eller godkendelseskrav kan det også være nødvendigt at vælge en ny model, der passer bedre til de aktuelle driftsforhold.
