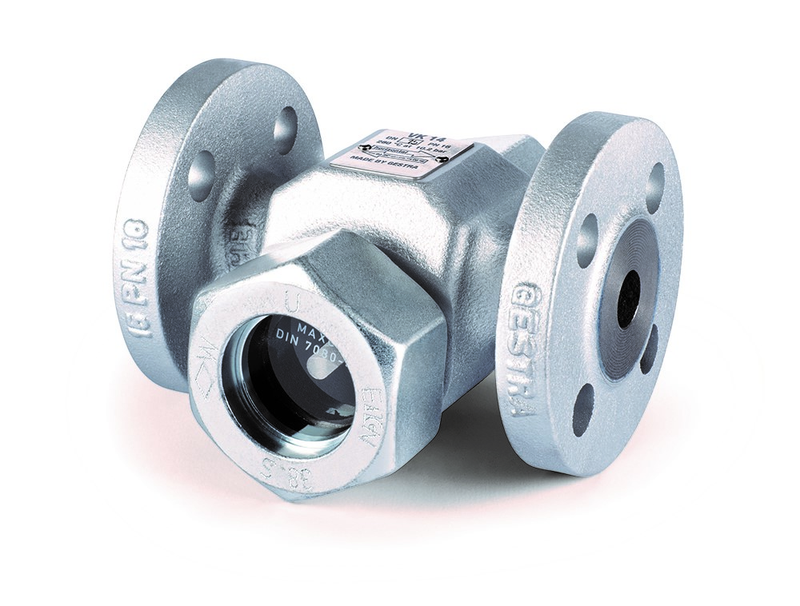

Gestra Vaposkope Sightglass, VK14, DN40, PN16

GESTRA Vaposkop type VK14/VK16 er et skueglas designet til visuel overvågning af vandudladerens funktion baseret på Flowforholdene i rørledningen før vandudladeren. Vaposkopet VK14/16 særlige konstruktion muliggør dette ved hjælp af en synlig deflektor, som er monteret i skueglasset. Ved at holde kontrol med sine vandudladeres funktion undgår man damptab, som koster mange penge.

Vaposkopet fungerer således:

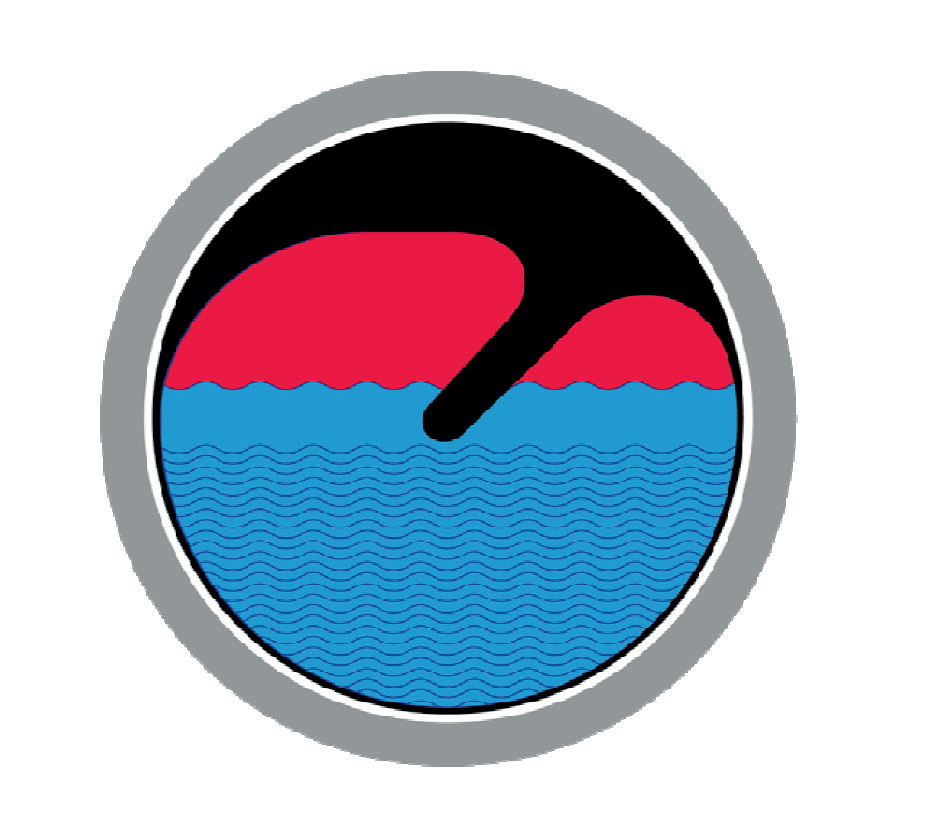

Damp og kondensat strømmer i røret før vandudladeren i separate faser.Deflektoren/vaposkopet er således indrettet og justeret at kun kondensaten udledes dvs. kondensaten flyder under deflektoren i en korrekt fungerende vandudlader hvor ingen damp går tabt, se Fig. 1.

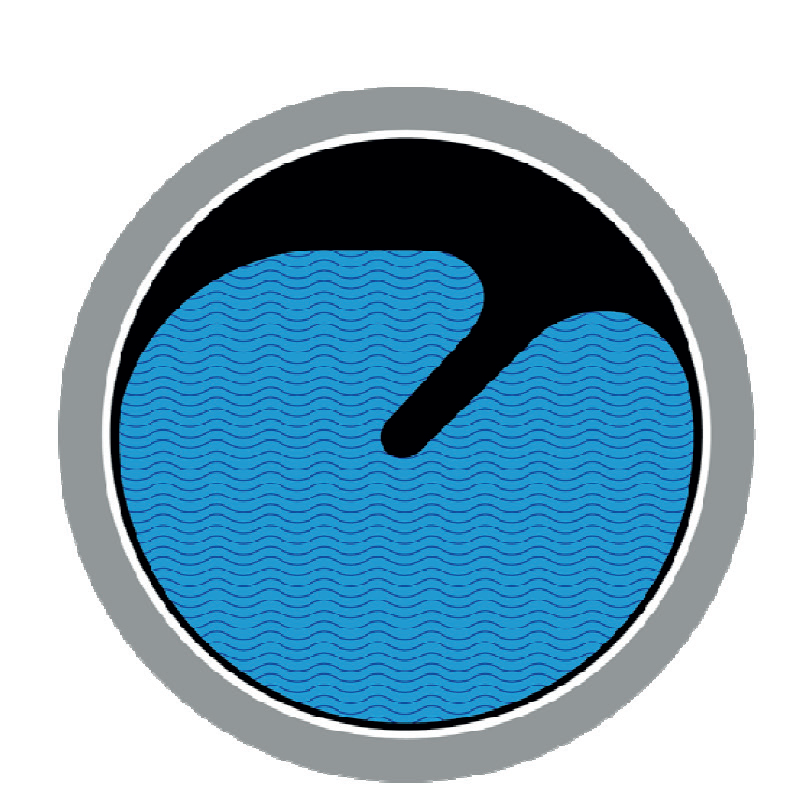

Er Vaposkotet fuldstændig fyldt/oversvømmet med kondensat tyder det på, at vandudladeren er blokeret (f.eks. snavs ell. lukket ventil) eller underdimensioneret og derfor ikke fungerer som den skal. Se Fig.2.

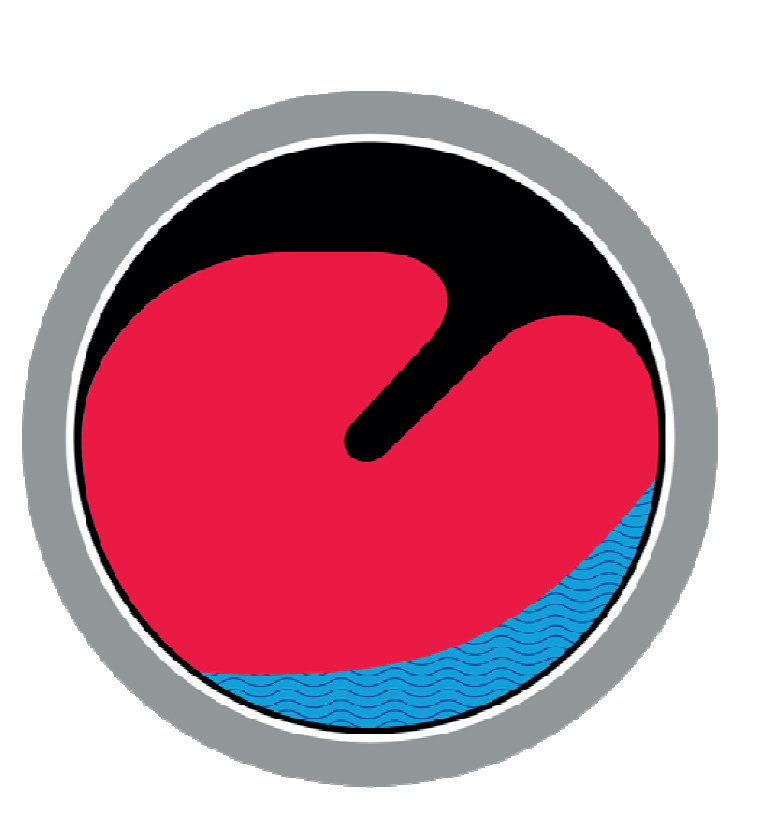

Hvis vandstanden i skueglasset VK14/VK16 bliver presset ned i bunden af skueglasset og dette er fyldt med damp så er vandudladeren utæt/defekt og dyr driftdamp går til spilde. Se Fig. 3.
