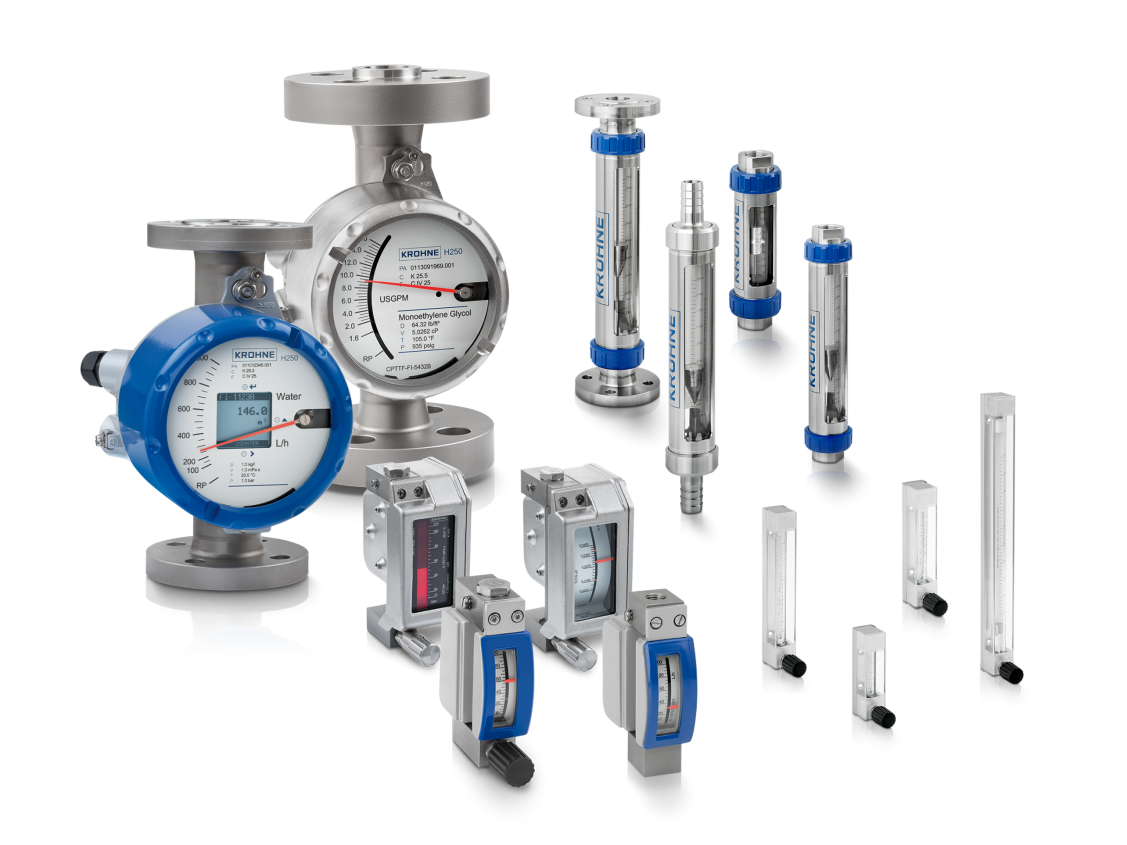

Flydermåleprincip
Grundprincipper
Variabel areal-flowmålere er udstyret med et lodret kegleformet målerør med den brede ende opad, hvori en specialformet flyder frit bevæger sig op og ned.
Mediet flyder gennem røret fra bund til top. Det bevirker at flyderen løftes op indtil der er et ringformet mellemrum mellem rørvæggen og flyderen, og der er opnået ligevægtstilstand for de kræfter der tilføres flyderen.

Tre hovedkræfter indvirker på flyderen
• Opdriften A, der er afhængig af mediets massefylde og flyderens volumen. Den er konstant (ved konstant massefylde).
• Vægten G, der er afhængig af flyderes masse. Flydere kan fremstilles i f.eks. rustfrit stål, aluminium, titanium eller hårdgummi.
• Flowkraften S: Flowkraften forandres ved en ændring i flowet indtil en ny ligevægtstilstand er opnået.
Forskellige måleområder opnås gennem variationer i keglernes nominelle bredde (f.eks. DN 15, DN 25…)
• Kegleformer (hældning, længde osv.)
• Flyderformer
• Flydermaterialer (masse)

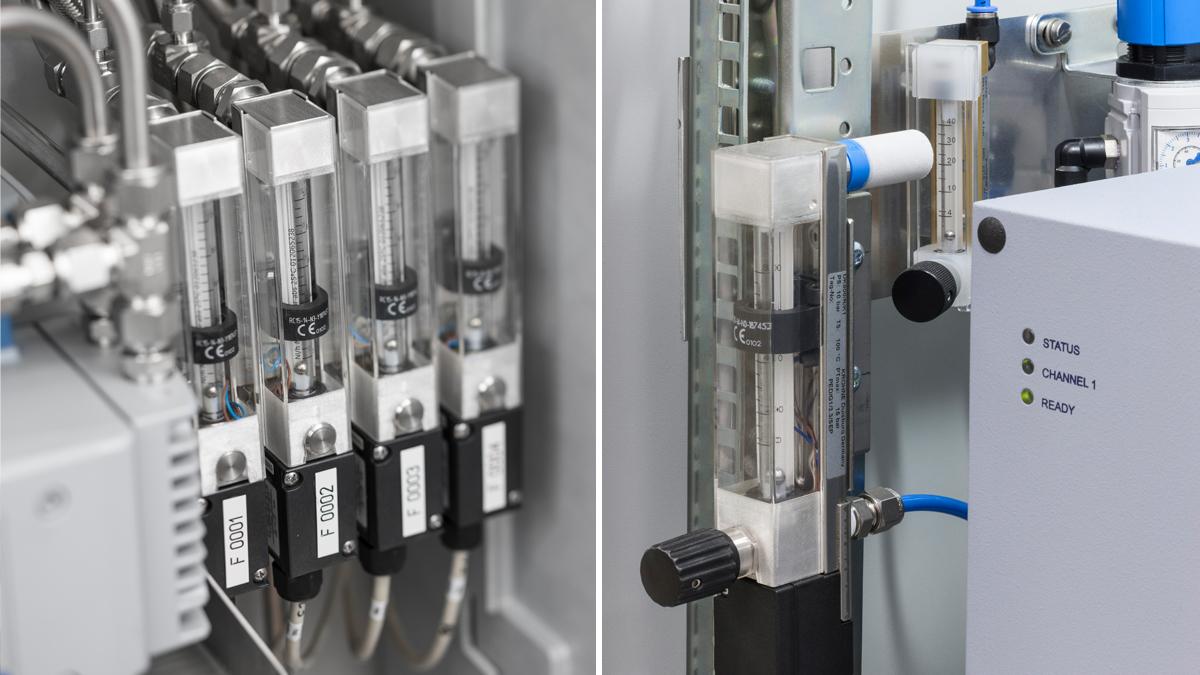

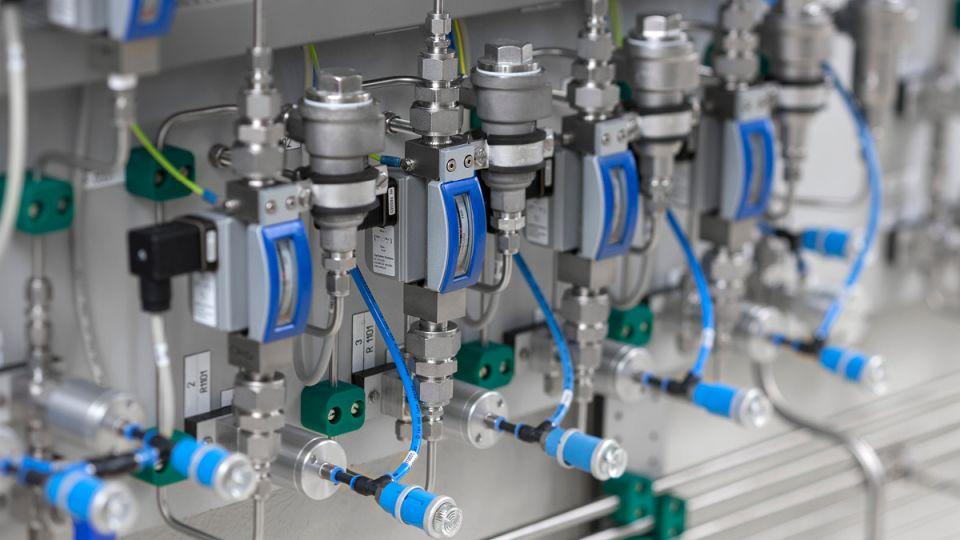

Alle flowværdier svarer til et defineret ringformet mellemrum, som skyldes målerørets koniske form og flyderens specifikke position. Ved brug af glaskegler kan flowværdien aflæses direkte på en skala ud fra flyderens position. Ved brug af metalkegler transmitteres flyderens position magnetisk til en indikator.
I retningslinje VDI/VDE 3513 Bl.1 beskrives hvordan man konverterer variabel areal-flowmåleres skalaer. Den tager hensyn til alle materiale- og flowparametre inklusiv massefylde, viskositet, tryk og temperatur.
Denne metode kan også bruges til at konvertere skalaer ved ændrede driftsbetingelser.
KROHNE leverer sit eget softwareprogram til dette
• KROHNE Variable Area Selection KROVASEL
• KROHNE Variable Area Calculation KROVACAL
Variabel areal-flowmåleres nøjagtighed
Med 2008-udgaven af direktiv VDI/VDE 3513 sheet 2 er definitionen af variabel areal-flowmåleres nøjagtighed blevet revideret. Nøjagtigheden af variabel areal-flowmålere er ikke længere specificeret af nøjagtighedsklasser men af 2 nye parametre G og qG.
• Tilladt fejl G: Konstant, tilladt fejl i % af måleværdi gældende over linearitetsgrænsen qG
• Linearitetsgrænse qG: Flowgrænseværdi i % af fuld skala. Over denne grænse er den tilladte, relative fejl konstant.
• Under grænseværdien qG stiger den tilladte fejl omvendt proportionalt mod lavere flowhastigheder
Med de givne parametre G og qG kan den maksimale tilladte, relative fejl i henhold til VDI/VDE 3513 Sheet 2 (08/2008) beregnes på følgende måde:
G Maksimal tilladt fejl
qG Linearitetsgrænse
q% Aktuel flowhastighed i procent af fuld skala
F% Relativ fejl i procent af den aktuelle måleværdi

KROHNEs måleudstyr er kalibreret med vand eller luft. Derefter konverteres driftsdataene, og udstyret skaleres i overensstemmelse hermed.
Eksempler på forskellige tilladte fejl G med linearitetsgrænse qG = 50 %
Over flowgrænsen qG er den tilladte, relative fejl konstant.
Tilladt fejl i % af målingen
Måling i % af fuld skala
